O que são quadros de bicicleta em fibra de carbono?
Os quadros de bicicleta de fibra de carbono são feitos de fibra de carbono Toray T700 ou T800 de alta resistência, um pré-impregnado tecido com filamentos finos de fibra de carbono incorporados em uma matriz de resina. Nossos quadros de fibra de carbono combinam materiais de classe{4}}aeroespacial, geometria-centrada no ciclista e artesanato artesanal, alcançando um equilíbrio perfeito entre rigidez, conforto e eficiência aerodinâmica. Podemos fornecer projetos personalizados (ODM e OEM) para atender às suas necessidades específicas, oferecendo uma-solução completa.
Tipos de quadros de bicicleta de fibra de carbono que o Carbon World oferece
Quadro de bicicleta de carbono

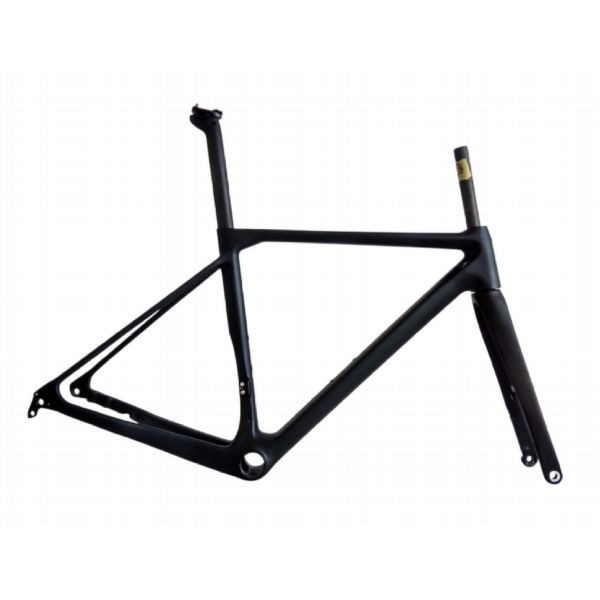

Quadro de estrada de carbono
Enviar consulta agora
Quadro MTB de carbono
Enviar consulta agora
Estrutura de cascalho de carbono
Enviar consulta agora
Quadro de carbono BMX
Enviar consulta agora
Estrutura de gordura de carbono
Enviar consulta agora
E-Quadro de carbono para bicicleta
Quadro de estrada para bicicleta elétrica-de carbono
Enviar consulta agora
Quadro de bicicleta gordo de carbono 26er
Enviar consulta agora
Quadro de bicicleta elétrica-de carbono para MTB
Enviar consulta agora
Quadro de MTB para bicicleta elétrica-de carbono
Enviar consulta agora
Se você precisar de designs personalizados, entre em contato conosco para obter um orçamento atualizado. Também convidamos você para discutir mais informações sobre a indústria de bicicletas de fibra de carbono.
Benefícios dos quadros de bicicleta de carbono no ciclismo
Leve para escalada mais fácil
Os quadros de bicicletas de carbono oferecem uma vantagem de peso em relação aos quadros de metal. Isto é especialmente benéfico ao escalar. Um quadro de bicicleta de fibra de carbono de alta-qualidade é normalmente 30-40% mais leve que um quadro de alumínio comparável, mas igualmente rígido. Menos peso significa menos esforço, ajudando você a pedalar por mais tempo sem se cansar rapidamente.
Melhor absorção de choque
Quando você anda em estradas ou trilhas acidentadas, um quadro de bicicleta de fibra de carbono absorve mais vibração. Isso resulta em um passeio mais suave e mais fácil para os braços e costas. Você pode sentir a diferença, especialmente em viagens longas.
Forte e Durável
A fibra de carbono não é apenas leve, mas também resiste à corrosão comum às bicicletas metálicas. Mas a sua característica única é que pode ser concebido para ser rígido em algumas áreas e flexível noutras. Esse equilíbrio oferece maior controle sem tornar o passeio excessivamente rígido.
Engenharia
Ao contrário dos tubos-de metal pré-fabricados, a fibra de carbono permite o controle preciso das propriedades da estrutura. Os fabricantes colocam as fibras de carbono em camadas em direções específicas para fornecer a quantidade certa de rigidez ou flexibilidade quando necessário. Isso significa:
• Os quadros de carbono das bicicletas são fortes e duráveis para corridas, mas absorvem as vibrações da estrada.
• Uma MTB com quadro de fibra de carbono pode suportar impactos intensos e ao mesmo tempo permanecer leve.
• Um quadro de bicicleta de gravel em fibra de carbono oferece um equilíbrio entre conforto e eficiência em terrenos mistos.
Fabricação de quadros de bicicletas de carbono na Carbon World
Layup de fibra de carbono de alta-qualidade
Selecionamos fibras de carbono premium Toray T700 e T800, que são laminadas-manualmente por técnicos experientes. Estão disponíveis diferentes padrões de trama de fibra (3K, 12K e UD) de pré-impregnado e áreas específicas são espessadas de acordo com as características do quadro (por exemplo, aumentando a rigidez do movimento central e melhorando o conforto do garfo traseiro). Este design laminado visa fortalecer áreas específicas do quadro que exigem alta rigidez para atender aos requisitos de resistência dos quadros de fibra de carbono, alcançando assim durabilidade e resistência ao impacto ideais.
Tecnologia de Moldagem EPS
Usamos EPS para moldagem interna, em vez da tradicional moldagem por bexiga de ar. Este processo resulta num interior da moldura mais liso, com menos rugas e espessura de parede mais uniforme. Também reduz o excesso de resina e evita pontos de tensão que podem causar fissuras-de longo prazo.
Perfuração e alinhamento de precisão
Cada quadro é perfurado-CNC para garantir alinhamento preciso para roteamento de cabos, furos no porta-garrafas e escoras. Cada ponto de perfuração é inspecionado manualmente para garantir que não haja rebarbas ou desalinhamentos, garantindo durabilidade-da estrutura a longo prazo.
Acabamento Final e Inspeção
Cada quadro passa por rigorosa inspeção e testes de qualidade para garantir que atenda aos mais altos padrões de desempenho e segurança.
Nossos testes incluem:
Teste de fadiga: garantir que o quadro possa suportar o desgaste de pedaladas de alta-intensidade;
Teste ultrassônico: detecção de quaisquer defeitos internos ou vazios que possam afetar a integridade da moldura;
Inspeção visual: garantir que a moldura esteja livre de defeitos cosméticos e atenda aos nossos padrões estéticos. Esses testes excedem em muito os padrões da indústria, garantindo que cada quadro mantenha desempenho ideal e durabilidade superior durante sessões prolongadas de pilotagem. Nós não apenas experimentamos; realizamos testes de processo-completos em todas as armações de fibra de carbono que atendem aos nossos procedimentos de produção para garantir uma qualidade consistente do produto que atenda às necessidades do cliente.
Geometria do quadro e seu impacto no desempenho
Ângulo do tubo principal: O ângulo do tubo dianteiro afeta a velocidade de direção da bicicleta. Um ângulo mais acentuado melhora o manuseio, tornando-o ideal para corridas ou entrando e saindo do trânsito. Um ângulo mais raso proporciona maior estabilidade em descidas rápidas ou terrenos acidentados. As bicicletas de estrada normalmente têm ângulos de tubo frontal mais frouxos (72-74 graus), as bicicletas de montanha têm ângulos de tubo frontal mais frouxos (64-68 graus) e as bicicletas de cascalho têm ângulos de tubo frontal mais frouxos (69-71 graus).
Ângulo do tubo do assento: as bicicletas modernas têm ângulos de tubo do selim mais frouxos (73-76 graus), o que afeta sua posição de pedalada. Uma posição mais vertical do tubo do selim coloca você diretamente sobre os pedais, o que promove uma transferência de potência mais eficiente. Isso é comum em bicicletas de estrada projetadas para passeios de longa distância.
Comprimento do suporte
Escoras mais curtas (405-420 mm) tornam a bicicleta mais responsiva, permitindo acelerações mais rápidas e cavalinhos mais fáceis. Os chainstays mais longos (430-445 mm) proporcionam maior estabilidade e melhor aderência em subidas, especialmente ao descer ou transportar uma carga, tornando-os uma escolha popular para bicicletas de estrada de resistência e bicicletas de turismo de peso.
Altura do suporte inferior: Um suporte inferior inferior (queda de 265-270 mm) significa um centro de gravidade mais baixo. Isso faz com que a moto pareça mais estável e ajuda nas curvas. Um movimento central mais alto (queda de 295-315 mm) proporciona maior espaço para o pedal em terrenos acidentados. As bicicletas de cross-country usam uma altura média de movimento central (275-285 mm) para equilibrar a estabilidade nas curvas e a distância entre obstáculos.
Por que as marcas globais escolhem os quadros de carbono Carbon World
Material Avançado
Usamos apenas fibra de carbono Toray T700 e T800, os mesmos materiais premium confiáveis peloaeroespaciale indústrias de automobilismo. Essas fibras oferecem:
• Razões de resistência-por{1}}peso mais altas do que o carbono padrão.
• Qualidade consistente de lote-a{1}}lote.
• Rigidez ideal para uma pilotagem responsiva.
Leve e durável
Carbon World: cada quadro passa por testes rigorosos para garantir que atenda às demandas-do mundo real:
• Controle de qualidade para distribuição uniforme da resina.
• 200,000+ testes de ciclo de fadiga (excedendo os padrões ISO).
• Verificações de resistência ao impacto para segurança em colisões.
• Otimização de peso sem sacrificar a resistência.
Preços competitivos
Quer você seja uma marca iniciante ou um distribuidor-de grande escala, nós facilitamos o crescimento do seu negócio.
• Quantidades mínimas de pedido baixas para reduzir o risco inicial.
• FlexívelOEM/ODMopções sem custos ocultos.
• Preços diretos de fábrica, sem intermediários.
Processo de produção de quadros de bicicleta em fibra de carbono
Instalação e manutenção de quadros de bicicletas de carbono
Instalação
• Aperte todos os parafusos usando uma chave dinamométrica (4-6 Nm é típico para componentes de fibra de carbono).
• Aplique composto de montagem de fibra de carbono no espigão e avanço do selim.
• Evite apertar demais; rachaduras na fibra de carbono são causadas por força excessiva, não por afrouxamento.
Manutenção regular
• Lavar com água e sabão neutro; evite lavadoras de alta pressão.
• Verifique se há rachaduras após uma colisão ou impacto.
• Verifique regularmente a tensão dos parafusos, especialmente após os primeiros 160 quilómetros.
Precauções de armazenamento
• Armazene em ambientes fechados, longe de temperaturas extremas.
• Use protetores de estrutura onde os cabos entram em contato com a estrutura.
• Pendure a moldura verticalmente ou apoie-a em vários pontos quando não estiver em uso.
Teste de Estrutura de Carbono
Perguntas frequentes
P: Como escolho o melhor quadro de bicicleta para ciclismo de estrada? A escolha do melhor quadro para o ciclismo de estrada envolve considerar os seguintes aspectos:
R: Materiais: Os quadros de fibra de carbono são a escolha preferida dos ciclistas de estrada profissionais devido ao seu peso leve, rigidez e vantagens aerodinâmicas.
Geometria: escolha a geometria apropriada com base no seu estilo de pilotagem: a geometria agressiva (ângulos mais moderados) é adequada para corridas e demandas de velocidade, enquanto a geometria confortável (ângulos de direção) é adequada para pedaladas-de longa distância.
Ajuste da Armação: Certifique-se de que o tamanho e a geometria da armação se ajustem ao seu tipo de corpo para evitar desconforto e ineficiência. Consulte sua loja de bicicletas local ou use uma calculadora online de tamanho de quadro.
Orçamento: se você é um piloto de corrida, escolha um quadro-de fibra de carbono de alta qualidade; para ciclistas recreativos, uma estrutura-de alumínio econômica com garfo de fibra de carbono será suficiente.
P: Quais são as principais diferenças entre quadros de bicicleta em aço e fibra de carbono?
R: As principais diferenças entre os quadros de aço e fibra de carbono estão no peso, conforto e durabilidade:
Peso: A fibra de carbono é significativamente mais leve que o aço, tornando-a adequada para pilotos de corrida que precisam reduzir o peso geral da bicicleta.
Conforto: Os quadros de fibra de carbono absorvem melhor os choques, proporcionando uma condução mais suave, enquanto os quadros de aço oferecem uma sensação mais clássica, preferida por alguns pilotos.
Durabilidade: As armações de aço são muito fortes e duráveis, capazes de suportar desgastes significativos, enquanto a fibra de carbono é mais frágil em certas situações (como impactos), mas com manutenção adequada, as armações de fibra de carbono podem durar muitos anos.
Preço: As armações de aço são geralmente mais baratas que as de fibra de carbono, mas as armações de fibra de carbono oferecem desempenho e eficiência superiores.
P: Qual é a diferença entre o carbono T700 e T800?
R: As fibras de carbono T700 e T800 são materiais de fibra de carbono de alta-qualidade, amplamente utilizados na fabricação de quadros de bicicletas. Suas principais diferenças são as seguintes:
Resistência: a fibra de carbono T800 é mais forte que a T700, tornando-a adequada para bicicletas de corrida de alto-desempenho.
Peso: o T800 é um pouco mais leve, oferecendo uma melhor relação entre peso-e-força, adequado para ciclistas que desejam reduzir o peso total do quadro sem sacrificar a durabilidade.
Preço: Devido ao seu desempenho aprimorado, o T800 é mais caro que o T700.
P: Posso personalizar a geometria e o acabamento?
R: Sim, a CarbonWorld oferece uma gama completa de serviços de personalização de geometria e acabamento.
Geometria: Você pode ajustar o ângulo do tubo dianteiro, o ângulo do tubo do selim, o comprimento da corrente e do garfo e a altura da montagem para se adequar ao seu estilo de pilotagem ou requisitos de conforto.
Acabamento: Oferecemos opções de acabamento fosco, brilhante ou personalizado, e a personalização do logotipo está disponível para pedidos OEM.
P: Como um quadro de carbono lida com o impacto?
R: As armações de fibra de carbono são especialmente projetadas para oferecer boa resistência ao impacto, mas em certas situações extremas, são mais frágeis que as armações de metal.
Após o impacto, a fibra de carbono absorve melhor o choque do que a liga de alumínio, mas ainda podem ocorrer rachaduras sob impactos fortes.
Nossos quadros passam por rigorosos testes de impacto para garantir um bom desempenho na maioria das condições. Após um impacto significativo, a estrutura deve ser inspecionada quanto a rachaduras ou danos.
Embora as estruturas de fibra de carbono ofereçam boa resistência e durabilidade, ainda requerem inspeção regular e manutenção adequada para preservar a sua integridade estrutural.
